A. PENDAHULUAN

    Hai sobat,masih dengan dirimu yang dulu atau kah sudah selangkah lebih maju?Ayo bangkit dan maju kawan,karena ini untuk masa depanmu.Seperti biasa saya akan menceritakan kegiatan pada hari ini di BLC TELKOM KLATEN.Dan kali ini saya diajari untuk melakukan konfigurasi Konfigurasi Router On Stick Packet Tracer.

B. LATAR BELAKANG

       Mempelajari konfigurasi Router On Stick cisco.

C. TUJUAN

  Supaya faham dan mengerti apa itu VTP,cara kerjanya,dan bagaimana konfigurasinya serta manfaat ketika dalam pembangunan dan pembuatan sebuah jaringan.

D. PEMBAHASAN

Router on stick merupakan topologi yang memungkingkan jaringan yang berbeda vlan dapat terhubung hanya dengan menggunakan 1 router. Router on stick ini juga memiliki kekurangan dimana jika router tersebu rusak maka jaringan akan terhenti. Selain kekurangan tadi, topologi router on stick ini juga memiliki kelebihan salah satunya adalah pengimplementasian yang mudah. Itu merupakan sekilas tentang router on stick. Selanjutnya kita akan mulai tentang cara konfigurasinya.

Pertama kita buat topologinya terlebih dahulu. Disini terdapat 3 vlan yang berbeda. Goalnya nanti 3 vlan tersebut dapat saling terkoneksi,

Pertama kita ubah mode setiap interface kedalam switchport mode trunk.

1. Masuk kedalam interface, ketikkan int fa 0/?????

2. Lalu ketikkan switchport mode trunk.

3. Lalu exit, ketikkan exit.

4. Lalu build configuratiion, ketikkan do write.

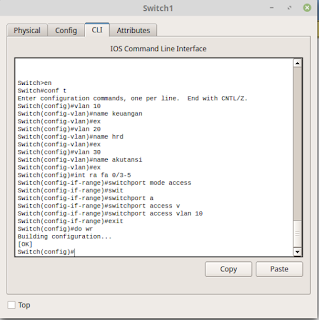

Lalu lanjut kita buat vlan dan ubah interface yang menuju kepada komputer menjadi switchport mode access vlan.

1. Buat vlan, ketikkan vlan ?.

2. Lalu beri nama, ketikkan name *terserah*.

3. Lalu exit, ketikkan exit.

4. Lalu build configuratiion, ketikkan do write.

1. masuk interface, ketikkan int fa0/???? atau bisa menggunakan perintah ini untuk memasukkan lebih dari satu int secara langsung, int range fa 0/x - x

2. lalu ubah modenya ke dalam mode access, ketikkan switchport mode access

3. Selanjutnya ubah kedalam mode access vlan, ketikkan switchport access vlan ?

4. lalu exit, ketikkan exit

5. Lalu build configuration, ketikkan do write.

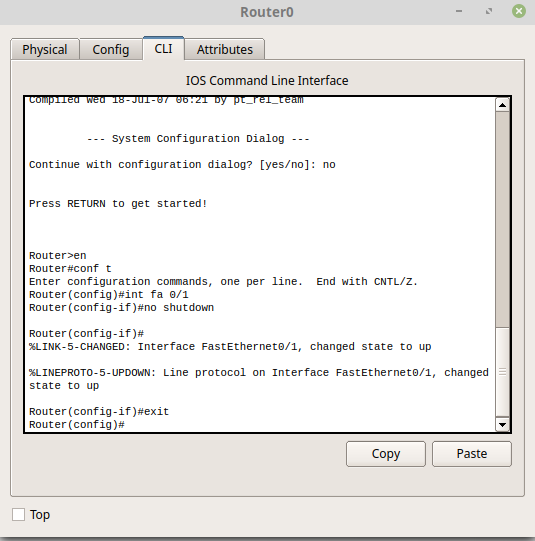

Lalu kita aktifkan interface pada router.

1. Masuk interface, ketikkan int fa 0/?, no shutdown

2. lalu exit, ketikkan exit

Setelah itu kita Encapsulasi.

1. ketikkan, int fa 0/?.X (X adalah vlan)

2. lalu enkapsulasi, ketikkan encapsulation dot1q X

3. beri ip address, ketikkan ip add ?

4. lalu exit, ketikkkan exit

Lalu beri ip pada komputer

Terakhir  saya akan lakukan ping kepada komputer yang berada pada vlan 20 dan vlan 10.

Dan hasilnya vlan yang berbeda bisa reply.

E. KESIMPULAN

   Kesimpulan untuk postingan ini bahwa Router on stick merupakan topologi yang memungkingkan jaringan yang berbeda vlan dapat terhubung hanya dengan menggunakan 1 router.
